一、概述：ZZSBC-11型水泵控制器（以下簡稱控制器），主要用于監控潛水排污泵在運行過程中可能出現的缺相、過流、電機內腔漏水、油室進水、接線盒進水、繞組過熱，軸承超溫等故障保護，確保水泵正常運行?？刂破鞑捎脝纹瑱C設計，除了有較強的檢測功能外，設計人員針對潛水電泵運行的特殊情況采取了一系列抗干擾措施，以保證控制器運行穩定可靠，傳感器輸入端具有強抗電壓沖擊能力，適合各種電泵作為保護器配用?？刂破鞑捎?28*32寬屏圖形點陣漢子液晶顯示屏顯示，字體較大、直觀明了。實時顯示水泵運行過程中或停機中的各種故障等文字信息。

控制器具有手動、自動兩種運行模式，采用浮子開關自動控制水泵的啟動、停止，以及故障報警自動停機等功能。

通過按鍵操作，對報警值，超限閾值進行設置，熱繼電器開關類型及繞組過熱開關類型進行選擇設置（常閉/常開），不用端口進行屏蔽設置。

1.1性能特點：

●智能化程度高、多達十幾個參數選擇。即為全能控制器，適合各種潛水泵保護用表。

●顯示和查閱功能：顯示內容豐富多樣，操作簡單明了。

●通過參數設定，可以組合成任意顯示方式和顯示內容，人機互選更完善。

●故障報警及停機功能：運行中對故障的處理能力更完全，具有報警內容和故障診斷

功能，將故障對水泵的損壞程度降到很低。

●水泵的保護功能多：有繞組缺相、電機過流、電機內腔漏水、油室進水、接線盒進水、繞組過熱、上/下軸承超溫等多項。

●控制器在不報警情況下1小時后進入屏保狀態，按任意鍵恢復，有報警時不屏保。

1.2技術指標：

●使用電源電壓：AC/DC  85V~265V；

●顯示方式：分頁顯示；

●溫度頭家報警范圍：0-200℃；

●溫度顯示誤差：不大于±2℃；

●控制模式：手動/自動運行模式。本地用按鍵直接切換或用“上電工作模式” 設定；

控制器可外接“開機、停機、手動/自動”按鍵（常開不自鎖式）按鍵。

●溫度傳感器規格：Pt100不大于2%，為三線式電阻；

●油室、接線盒電極間水導電阻：小于50KΩ（可以自由設定30KΩ、50KΩ、80KΩ）；

●電機內腔進水檢測元件為浮子開關（或有水電極，水導電阻：小于50KΩ（可以自由設定：30KΩ、50KΩ、80KΩ）），進水時浮子開關導通，無水時開路；

●環境水位檢測元件為浮子開關，有水時浮子開關導通，無水時開路；

●控制繼電器(2路有源，1路無源）觸點容量：AAAAA／250VAC     10A／28VDC；

●環境要求：

n工作溫／濕度－10℃～＋50℃    5～95％ RH

n存儲溫度－20℃～＋60℃

n其他無腐蝕氣體場所

二、設備安裝

2.1外形安裝尺寸 ： 長165*高102*深50mm

2.2產品開口尺寸 ： 長158*高94mm

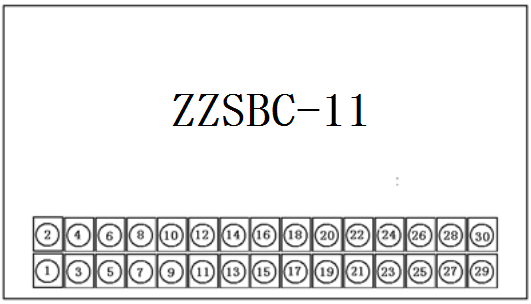

2.3端子示意圖：

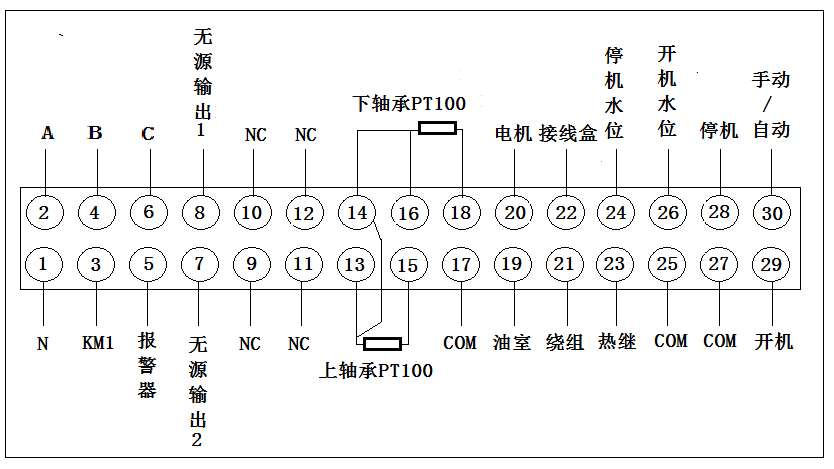

2.4端子接線圖：

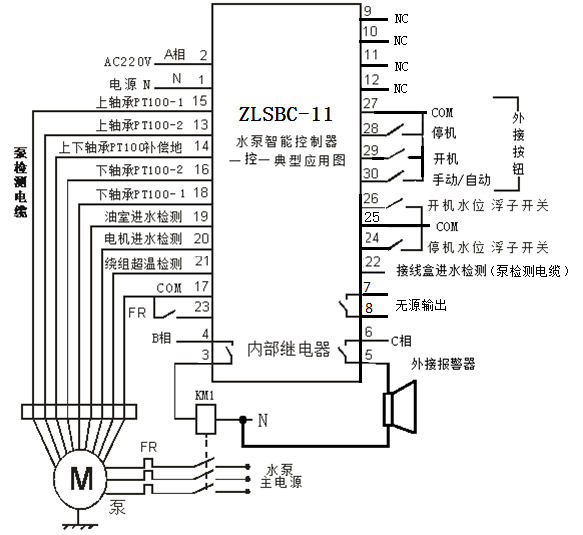

2.5典型應用接線圖：

三、使用方法：

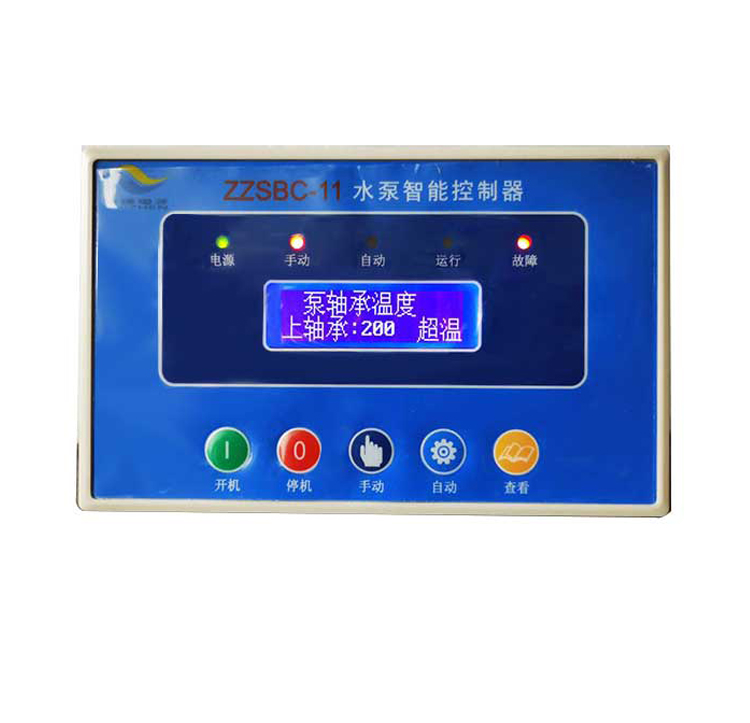

3.1 面板操作說明

3.1.1按鍵功能描述

3.1.2指示燈描述

3.1.3顯示屏畫面描述

說明：

a. 電機有水探頭或浮子開關：安裝在油室內，用于檢測油室進水狀態；

b. 電機內腔有水探頭或浮子開關：安裝在電機內腔內，用于檢測電機內腔進水狀態；

c. 接線盒有水探頭或浮子開關：安裝在電機上頂蓋內，用于檢測接線盒進水狀態；

d. 熱敏開關：安裝在電機定子繞組內，用于檢測電機繞組溫度是否超熱；

e. 電機電流超載：熱繼電器開關（根據電機功率大小調整需保護電流值）；

“電流可靠/電流超載”：表示：泵電機繞組電流在可靠范圍內或電流超載，

f.軸承溫度：Pt100溫度電阻，檢測軸承溫度實時變化值；

g. 環境水位浮子開關：安裝在水池的高、低位置，用于開機或停機水位狀

態監測；

h. “上軸承：29正?！保罕硎颈蒙陷S承監測溫度值為29℃正常范圍；

i. “下軸承：100超溫”：表示泵下軸承監測溫度值為100℃超溫，大于95℃；

j. “繞組溫度超熱/可靠”：表示：泵電機繞組溫度超熱或在可靠范圍內（小于130度）；

k. “B 相可靠  C相 缺相”：表示B相正常，C相缺相。缺相說明：A相接工作電源，

如A相缺相此儀表不工作，監視B和C相，如任一相缺相時，泵不給啟動；

l.“進水/可靠15K/200K”：表示：泵電機內腔、油室或接線盒對應進水或在可靠狀

態，同時顯示水電阻值，以便用戶知道當前水阻狀態；

m. “上軸承電阻斷開/完好”：表示泵上軸承PT100 斷線或未接線，“完好”表示接線正確；

n. “下軸承電阻斷開/完好”：表示泵下軸承PT100 斷線或未接線，“完好”表示接線正確

o.  “手動/自動模式” 表示儀表每次上電時默認在手動工作模式或自動工作模式；

p. “高位：無水低位：有水”：表示水池液位超高水位沒有水，低水位有水，便于用戶知道水池水位狀態，在手動模式下意義很大；

3.2、工作流程說明

3.2.1手動模式：

使控制器處于手動模式運行，此模式下水泵的“運行/停止”需要通過控制器面板上的啟動和停止按鍵來實現。智能控制器在實時檢測和監控運行狀態，包括水泵故障。當運行水泵出現故障時，停止此泵，同時聲光報警故障內容，報警參數跳到相應的顯示屏，顯示該故障狀態，如確認故障消除后，可重新上電復位工作。在手動模式下，泵出現故障時啟動按鍵失效。如運行泵時故障畫面顯示：表示“電機內腔進水 水阻25KΩ.”

電機內腔進水

進水25K        Ω

3.2.2自動模式：

在自動模式一下：

（適合高、低兩個浮子開關工作，浮子開關為微動式浮子開關。）：水泵的運行和停止需根據水池水位的變化來控制，即低水位無水時停機，高水位有水時開機。

在自動模式二下：

（適合一個浮子開關工作，浮子開關為擺動式浮子開關。）：當低水位開關不用時，水泵的運行和停止需根據高水位浮球位置的變化來控制，即浮球在低位時停機，浮球在高位時開機。

3.2.3自動/手動模式切換

自動---手動相互切換時，系統的運行指令都應該切換，重新開始。

3.2.4故障報警自動停機：

在自動模式下，當泵出現故障時，停止水泵運行，同時聲光報警故障內容（外接報警器），報警內容和參數跳到相應的顯示屏，顯示該故障狀態，如確認故障消除后，可重新上電復位工作。注：油室進水故障時只報警不停機。如故障畫面顯示：

四、參數設置

4.1菜單按鍵說明

4.2參數設置內容：

參數0：

按住“查看鍵”5s后進入參數設置界面，

進入參數設置前要密碼驗證后才能設置，密碼為“11111”。按“▲”

“” 鍵設置，“查看”鍵確認。當密碼錯誤時屏畫面顯示

“輸入密碼錯誤重新輸入或放棄”。

參數1：

上電工作模式選擇“自動模式”/“手動模式”（默認“手動模式”）。

按“▲”/“”鍵選擇，按“查看”鍵確認。選定工作模式后，則開

機時記憶進入此選定模式工作狀態。

參數2：

根據水泵類型選擇是否使用此功能，（默認“使能”），按“▲”“”

鍵選擇，“查看”鍵確認。如選擇“不使能”則油室進水檢測功

能屏畫面顯示“電機油室進水關閉”，此功能將失效。

參數3：

根據水泵類型選擇是否使用該功能，（默認“使能”），按“▲”“”

鍵選擇，按“查看”鍵確認。如選擇“不使能”則電機內腔進水

檢測功能屏畫面顯示“電機內腔進水關閉”，此功能將失效。

參數4：

根據水泵類型選擇是否使用該功能，（默認“使能”），按“▲”“”

鍵選擇，按“查看”鍵確認。如選擇“不使能”則接線盒進水

檢測功能屏畫面顯示“接線盒進水關閉”，此功能將失效。

參數5：

根據水泵類型選擇是否使用該功能，（默認“使能”），按“▲”“”

鍵選擇，按“查看”鍵確認。如選擇“不使能”則電機繞組檢

測功能屏畫面顯示“電機繞組超熱關閉”，此功能將失效。

參數6：

根據水泵類型選擇是否使用該功能，（默認“使能”），按“▲”“”

鍵選擇，按“查看”鍵確認。如選擇“不使能”則電機超載檢

測功能屏畫面顯示“電機電流超載關閉”，此功能將失效。

參數7：

根據水泵類型選擇是否使用該功能，（默認“使能”），按“▲”“”

鍵選擇，按“查看”鍵確認。如選擇“不使能”則軸承溫度檢

測功能屏畫面顯示“軸承溫度關閉”，此功能將失效。

參數8：

根據PT100溫度傳感器檢測的實際需要選擇是否使能或屏蔽

PT100傳感器開路（斷線）檢測功能，（默認“使能”）或不使能。

按“▲”“”鍵選擇，按“查看”鍵確認。如選擇“不使能”則溫度

電阻開路檢測功能屏畫面顯示“測溫電阻狀態關閉”，

此功能將失效。如選擇使能，當泵測溫電阻大于設定值時

屏畫面顯示“上/下軸承超溫電阻正常/斷開”。

參數9：
