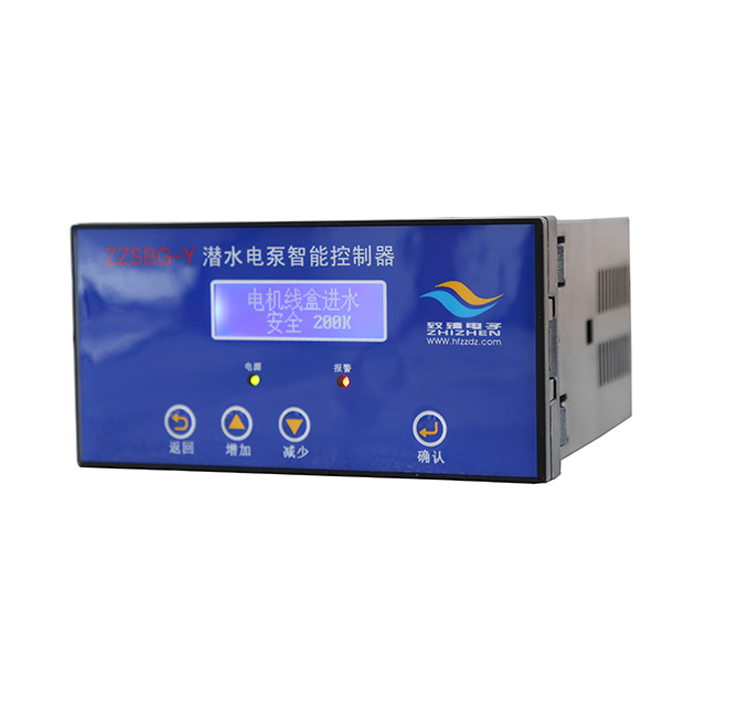

一、概述：ZZSBG-Y型水泵智能控制器（以下簡稱控制器），主要用于監控大型潛水電機在運行過程中可能出現的電機繞組超溫、軸承超溫、行星齒輪箱油溫超溫、電機內腔漏水、油室進水、接線盒進水等故障保護，確保水泵正常運行?？刂破鞑捎脝纹瑱C設計，除了有較強的檢測功能外，設計人員針對潛水電泵運行的特殊情況采取了一系列抗干擾措施，以保證控制器運行穩定可靠，傳感器輸入端具有強抗電壓沖擊能力，適合各種電泵作為保護器配用?？刂破鞑捎?28*32寬屏圖形點陣漢子液晶顯示屏顯示，字體較大、直觀明了。實時顯示水泵運行過程中或停機中的各種故障、歷史記錄等文字信息。

控制器具有監測和監控兩種控制模式。

控制器帶有RS485輸出接口，可以與PLC、PC電腦進行組網通訊，可以實時監控潛水電機運行狀況。

通過按鍵操作，對報警值、超限閾值、監控模式、蜂鳴器消音、零點遷移、時間修正等參數進行設置，不用輸入端口進行屏蔽設置；通過面板按鍵可實現消音、復位、故障歷史查閱、人工翻頁瀏覽、自動翻頁瀏覽等功能。

1.1性能特點：

●智能化程度高、多達十幾個參數選擇。適合各種潛水泵保護用表。

●顯示和查閱功能：顯示內容豐富多樣，操作簡單明了。

●通過參數設定，可以組合成任意顯示方式和顯示內容，人機互選更完善。

●故障報警及停機功能：運行中對故障的處理能力更完全，具有報警內容和故障查閱

功能，將故障對水泵的損壞程度降到很低。

●水泵的保護功能多：電機內腔漏水、油室進水、接線盒進水、繞組超溫、軸承超溫、

齒輪箱油溫超溫等10項保護點。

●控制器在不報警情況下1小時后進入屏保狀態，按任意鍵恢復。有報警時不屏保。

1.2技術指標：

●使用電源電壓：AC/DC  85V~265V；

●顯示方式：液晶屏分頁顯示；

●溫度頭家報警范圍：0-200℃；

●溫度顯示誤差： 不大于±2℃；

●控制模式：監測和監控模式。在設置菜單下直接選擇；

●溫度傳感器規格：Pt100不大于2%，為三線式電阻；

●油室、接線盒、電機內腔電極間水導電阻：小于50KΩ（可以自由選擇30KΩ、50K

Ω、80KΩ）；

●電機內腔進水檢測元件為浮子開關（或有水電極），進水時浮子開關導通，無水時開路；

●控制繼電器觸點容量：AAAAA／250VAC     10A／28VDC；

●通訊接口

n 接口類型：RS485

n 通訊規約：MODBUS-RTU

n 波特率：1200、2400、4800、9600 bps

n 1位起始位，8位數據位，1位停止位

●環境要求：

n 工作溫／濕度  －10℃～＋50℃    5～95％ RH

n 存儲溫度      －20℃～＋60℃

n 其他          無腐蝕氣體場所

二、設備安裝

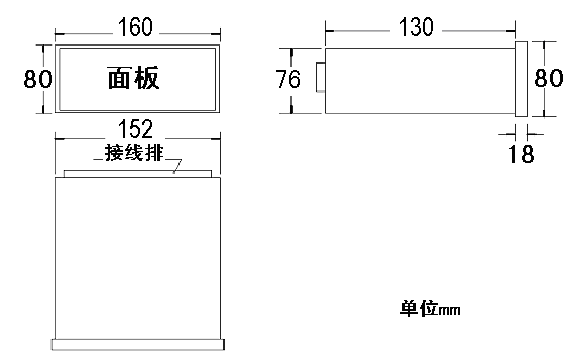

2.1外形安裝尺寸 ： 長160*高80*深206mm

2.2 產品開口尺寸 ： 長154*高77mm

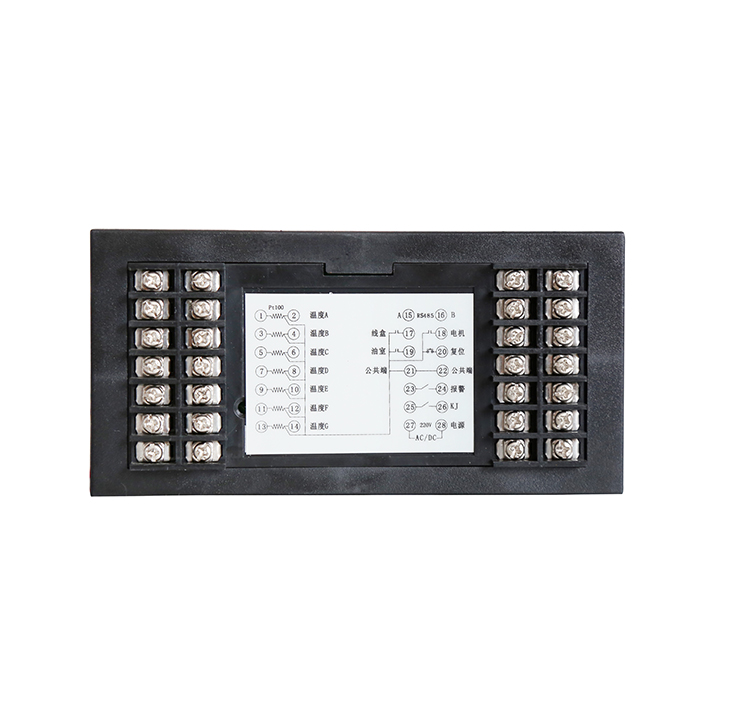

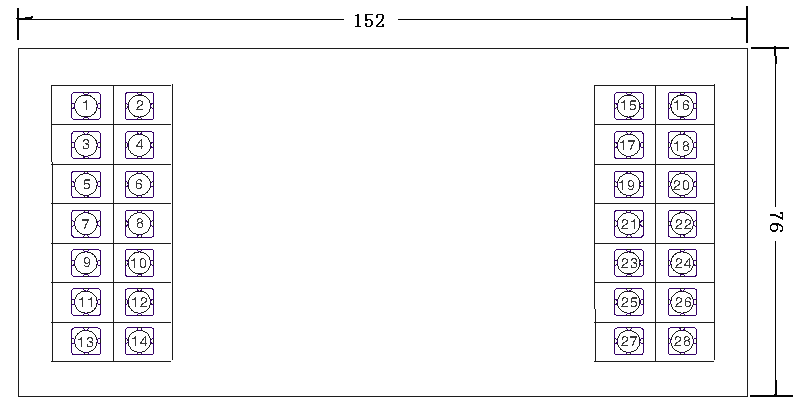

2.3 端子示意圖：

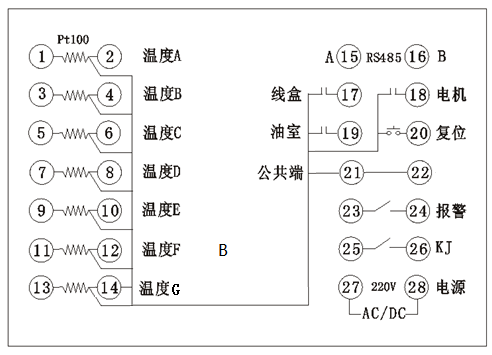

2.4端子接線圖：

2.5端子接線定義功能表：

備注：1）當某溫度點不用時請將該路溫度檢測使能功能屏蔽，以防該路引起誤報警，

此時該路溫度顯示關閉。如A路溫度不用，則A路溫度顯示“繞組 A ：關閉”。

2）本儀表為三線制式溫度接入法。若A路溫度為兩線制式引入，此接線方法為端子

“1”接溫度引入線，端子“2、21”連接為公共端即可。其他各路溫度為兩線制

式引入時，接線方式同A路溫度接法。

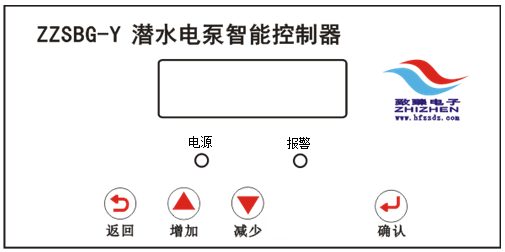

2.6儀表面板圖

三、使用方法：

3.1 面板操作說明

3.1.1按鍵功能描述

3.1.2歷史報警記錄查詢：

在主界面下長按“▲”鍵，進入歷史報警記錄查詢菜單，按“▲”或“” 鍵查詢，共有20條報警記錄，如顯示【04】電機內腔進水 【20】07-30 19:59表示共有20條報警記錄，其中第4條報警記錄內容為電機內腔進水，報警時間為7月30日19:59分。按“返回”鍵進入主界面或60S后自動返回主界面。

3.1.3指示燈描述：

3.1.3顯示屏主界面畫面描述：

說明：

a.泵繞組溫度：

表示泵A相繞組溫度在100℃，小于設定閾值125℃，在正

常溫度范圍內；

表示泵B相繞組溫度在126℃，大于設定閾值125℃，已超

溫，此時“報警”和“KJ”繼電器動作，蜂鳴器報警和報警 LED

燈閃亮；

b.泵軸承溫度：

表示泵D路軸承溫度在59℃，小于設定閾值95℃，在正常溫

度范圍內；

表示泵G路軸承溫度在100℃，大于設定閾值95℃，已超溫，

此時“報警”和“KJ”繼電器動作，蜂鳴器報警和報警 LED

燈閃亮；

c.電機進水：

表示電機油室水阻值為15K ，小于報警閾值50K，油室已進

水 ，此時“報警”繼電器動作，蜂鳴器報警和報警 LED燈

閃亮；或水阻值為200K，大于報警閾值50K，表示油室沒

進水，在可靠狀態下工作。

表示電機內腔水阻值為30K ，小于報警閾值50K，內腔已進

水 ，此時“報警”和“KJ”繼電器動作，蜂鳴器報警 和報警

LED燈閃亮 ；或水阻值為200K，大于報警閾值50K，表示內

腔沒進水，在可靠狀態下工作。

表示電機接線盒水阻值為45K ，小于報警閾值50K，接線盒

已進水，此時“報警”和“KJ”繼電器動作，蜂鳴器報警 和

報警LED燈閃亮 ；或水阻值為200K，大于報警閾值50K，表

示接線盒沒進水，在可靠狀態下工作。

3.2、工作流程說明

3.2.1檢測模式：

控制器處于檢測模式運行，此模式下控制器面只對水泵的各種參數進行檢測并顯示檢測值，當水泵電機發生故障時，儀表自身給出聲光報警信號，全數報警繼電器不動作，水泵正常運行，需要停機有人工控制。

3.2.2監控模式：

控制器處于監控模式運行，此模式下控制器面對水泵的各種參數進行檢測并顯示檢測值，當水泵電機發生故障時，儀表不但自身給出聲光報警信號，同時相應報警繼電器動作，水泵故障自動停機運行。

3.2.3繼電器動作判別依據：

n 油室水導電阻小于50KΩ時，“報警”繼電器動作，“KJ”繼電器不動作。

n 當A/B/C繞組和D/E/F/G軸承溫度任一路大于設定值或電機內腔、接線盒水導電阻任一路小于50KΩ（設定值）時“報警”和“KJ”繼電器動作。

四、參數設置

4.1參數設置：

參數0：

按住“確認”鍵5s 后進入參數設置界面， 進入參數設置前要密碼驗

證后才能設置，密碼為“1111。按“▲”或“” 鍵設置，按“確

認”鍵確認并進入下一頁，按“返回”鍵返回上一頁。當密碼錯誤時

屏畫面顯示“輸入密碼錯誤重新輸入或放棄 ”。

參數1：

油室進水檢測（默認“使能”）。按“▲”/“”鍵選擇，按“確

認”鍵確認。選擇“屏蔽”，則此路進水檢測功能關閉。主界面

顯示：以下項類同。

參數2：

電機內腔進水檢測（默認“使能”）。按“▲”/“”鍵選擇，按

“確認”鍵確認。選擇“屏蔽”，則此路進水檢測功能關閉。

參數3：

接線盒進水檢測（默認“使能”）。按“▲”/“”鍵選擇，按

“確認”鍵確認。選擇“屏蔽”，則此路進水檢測功能關閉。

參數4：

設置儀表檢測控制狀態，（默認“監控”）。按“▲”/“”鍵選擇，

按“確認”鍵確認。選擇“檢測”，則儀表只檢測水泵電機的各項

參數值，在故障時只報警，繼電器輸出不動作，故障時需人工停機。

如選擇“監控”，則儀表不但檢測水泵電機的各項參數值，在故障時

報警，且繼電器輸出動作，故障時自動停機。

參數4：

蜂鳴器報警使能（默認“使能”）。按“▲”/“”鍵選擇，按確認”

鍵確認。選擇“屏蔽”，則蜂鳴器功能關閉，重新上電時自動恢復

使能狀態。

參數5：

繞組A相溫度檢測（默認“使能”）。按“▲”/“”鍵選擇，

按“確認”鍵確認。選擇“屏蔽”，則此路溫度檢測功能關閉。

繞組B、C相檢測功能設置方法同A相設置。

參數6：

軸承D路溫度檢測（默認“使能”）。按“▲”/“”鍵選擇，

按“確認”鍵確認。選擇“屏蔽”，則此路溫度檢測功能關閉。

軸承E、F、G路檢測功能設置方法同D路設置。

參數7：

有水電極報警水阻值（默認“50KΩ”），按“▲”“”鍵選

擇，按“確認”鍵確認?？稍O置不同停機電阻值。常用阻值為

30 KΩ、50KΩ、80KΩ。

參數8：

設置繞組A相檢測溫度停機值，默認125℃。 按 “▲”鍵

選擇增加數值，按“”鍵選擇減少數值，按“確認”鍵

確認。當檢測溫度值大于125℃時報警并停機。繞組B、C相

設置同A。

參數9：

設置軸承D路檢測溫度停機值，默認95℃。 按 “▲”鍵

選擇增加數值，按“”鍵選擇減少數值，按“確認”鍵

確認。當檢測溫度值大于95℃時報警并停機。繞組E、F、G

路設置同D。

參數10：

設置繞組A檢測溫度與零點的偏移值，默認00℃。 按 “▲”

鍵選擇增加數值，按“”鍵選擇減少數值，按“確認”鍵

確認。圖中表示儀表：顯示值=（測量值+5℃）。偏差值頭家

為±30℃。B、C、D、E、F、G路零點偏移設置同A。

參數11：

設置通訊地址，默認001。按“▲”  鍵選擇增加數值，

按“”鍵選擇減少數值，按“確認”鍵確認。

參數12：

設置儀表通訊波特率，默認9600bps。常用有“1200bps”、

2400bps、4800bps、9600bps。按“▲”  鍵選擇增加數

值，按 “” 鍵選擇減少數值，按“確認”鍵確認。

參數13：

修改年、月、日，按“▲”  鍵選擇增加數值，按 “”

鍵選擇減少數值，按“確認”鍵確認。

參數14：

修改時、分鐘，按“▲”  鍵選擇增加數值，按 “”

鍵選擇減少數值，按“確認”鍵確認。

參數15：

按“確認”鍵確認，返回主界面或長安“返回”鍵返回主

界面。

備注：參數設置界面停留時間大于60秒鐘時將自動返回到實時監測界面！

五、通訊協議及注意事項

MODBUS RTU協議。1位起始位，8位數據位，1位停止位

01號功能讀：

每個地址對應的寄存器的數據為2個字節，即一個字。全數數據為16進制數。

例: 12 01 00 0A 00 08 1F 6D [十六進制]

12 :MODBUS設備地址

01:功能號,01表示讀線圈(位)

00 0A :線圈(位)起始地址

00 08:讀線圈(位)個數8.

1F 6D:CRC校驗值

03號功能讀：

每個地址對應的寄存器的數據為1個字。

例: 12 03 03 E8 00 08 C6 DF[十六進制]

12 :MODBUS設備地址

03:功能號,表示讀16位寄存器

03 E8:十進制為1000,讀寄存器起始地址

00 08:讀寄存器個數,8

C6 DF:CRC校驗值

六、售后服務：

產品自售出起，1個月內包退，3個月內包換，1年內免費維修，終身維護。

使用過程中出現問題，本地可免費到現場處理，異地可免費技術支持，有償到現

場安裝指導。
